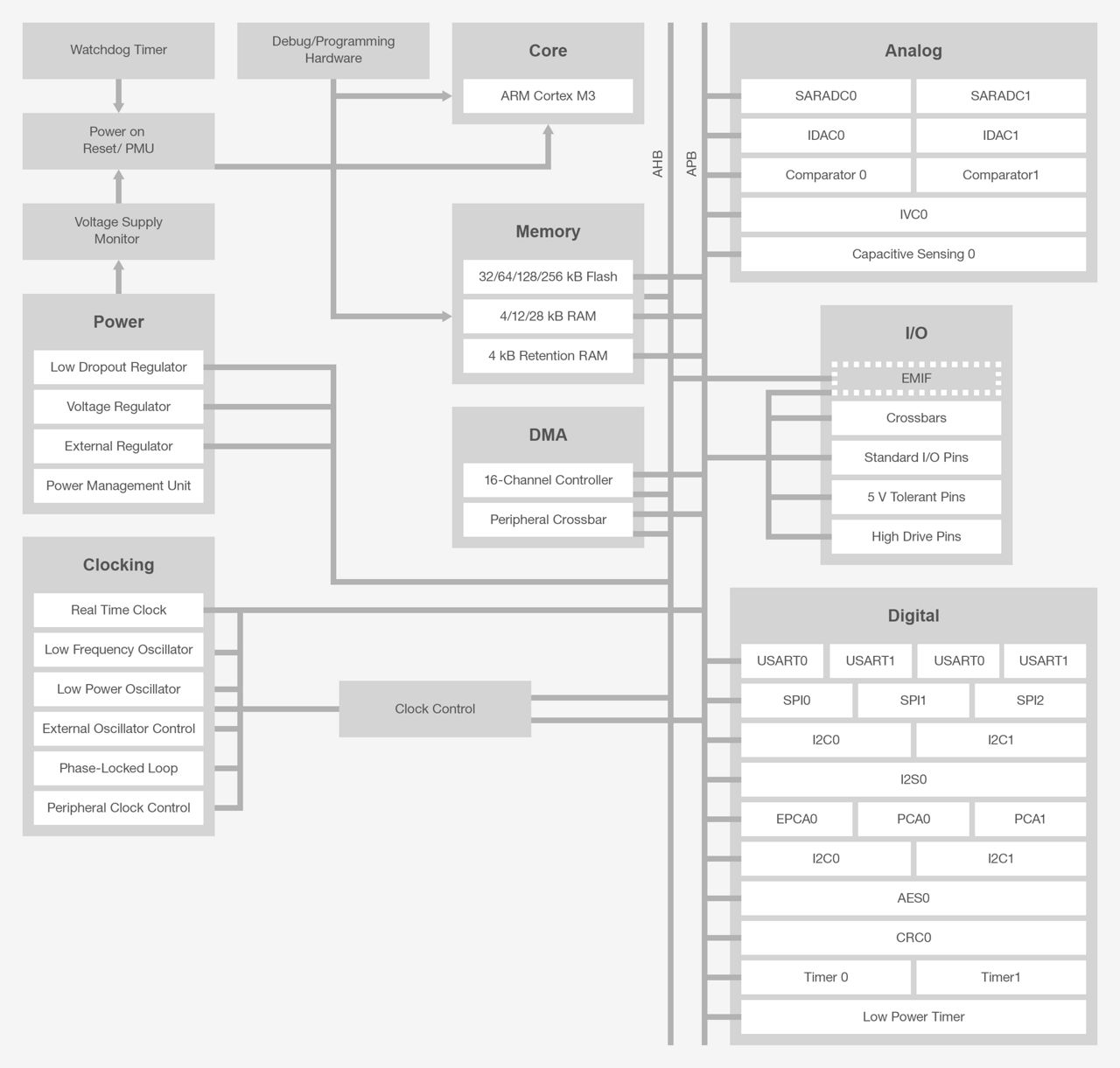

SiM3C1xx 共通仕様
- 32 ビット ARM Cortex-M3 CPU
- 80 MHz 最大のシステム・クロック
- 32〜256 kB フラッシュおよび 8〜32 kB SRAM
- 外部バス・インターフェイスが最大16 MB の外部メモリおよび平行 LCD インターフェイスに対応
- 超低消費電力モード
- ブラウン・アウト検出器付きおよび 4 kB RAM 保存の 85 nA スリープ・モード
- RTC（内部オシレータ）付き350 nA スリープ・モード
- RTC（外部オシレータ）付き650 nA スリープ・モード
- 80 MHz に対し 275 µA/MHz
- PLL 付き内部オシレータ：1〜80 MHz ±1.5% の精度、EMI 低減のための拡散スペクトラム
- 2 x 12 ビット 250 ksps ADC（10 ビットモードで 1 MSPS）
- 1.2/1.65/2.4 V 内部電圧基準
- 2 x 10 ビットのデジタル - アナログ・コンバータ
- 温度センサー
- 6 ビット・プログラム可能な電圧基準付き 2つの低消費電力コンパレータ
- 16 容量性タッチ入力
- 16 チャンネル DMA
- 2 x USART、2 x UART、3 x SPI、2 x I²C、I²S
- キャプチャ/コンペア付き 2 x 32 ビットまたは 4 x 16 ビット
- キャプチャ/コンペア/PWM 付き 2 x 16 ビット、2 チャネルカウンター
- 16 ビット 6 チャンネルのモータ制御カウンタ
- 最大 6 の高駆動（5–300mA）I/O
- 最大 65 の汎用性がある I/O
- 128/192/256 ビット・ハードウェア AES 暗号化機能
- 16/32 ビット CRC
- JTAG、シリアル・ワイヤ、および ETM デバッガ対応
- 温度範囲：–40 〜 +85 °C
- 2.7〜5.5 V 供給電圧（内部レギュレータ有効）
- 1.8〜3.6 V 供給電圧（内部レギュレータ無効）
- LGA と QFN のパッケージ・オプション（40/64/92 ピン）
最適なSiM3C1xx デバイスを探す
列を選択
| 部品番号 | MHz | フラッシュ | RAM | デジタル I/O ピン | 5 V 耐性 | ADC 1 | DAC | USB | Cap Sense | LCD | 温度センサ | タイマ（16 ビット） | UART | USART | SPI | I2C | I2S | EMIF | RTC | コンパレータ | Vdd（最小） | Vdd（最大） | パッケージ・タイプ | パッケージ・サイズ（mm） | 内部オシレータ | デバッグ・インターフェイス |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 80 | 32 | 8 | 28 | 12 ビット、 7 チャンネル、250 ksps | 10ビット、 2 チャンネル | 5 | 4 | 0 | 3 | 2 | 1 | 1 | 2 | 1.8 | 5.5 | QFN40 | 6 x 6 | ±1.5% | JTAG、SW | |||||||
| 80 | 32 | 8 | 50 | 12 ビット、 13 チャンネル、250 ksps | 10ビット、 2 チャンネル | 5 | 4 | 0 | 3 | 2 | 1 | 1 | 2 | 1.8 | 5.5 | QFN64 | 9 x 9 | ±1.5% | ETM、JTAG、SW | |||||||
| 80 | 64 | 16 | 28 | 12 ビット、 13 チャンネル、250 ksps | 10ビット、 2 チャンネル | 5 | 4 | 0 | 3 | 2 | 1 | 1 | 2 | 1.8 | 5.5 | QFN40 | 6 x 6 | ±1.5% | JTAG、SW | |||||||
| 80 | 64 | 16 | 50 | 12 ビット、 7 チャンネル、250 ksps | 10ビット、 2 チャンネル | 5 | 4 | 0 | 3 | 2 | 1 | 1 | 2 | 1.8 | 5.5 | QFN64 | 9 x 9 | ±1.5% | ETM、JTAG、SW | |||||||
| 80 | 128 | 32 | 28 | 12 ビット、 13 チャンネル、250 ksps | 10ビット、 2 チャンネル | 5 | 4 | 0 | 3 | 2 | 1 | 1 | 2 | 1.8 | 5.5 | QFN40 | 6 x 6 | ±1.5% | JTAG、SW | |||||||
| 80 | 128 | 32 | 50 | 12 ビット、 13 チャンネル、250 ksps | 10ビット、 2 チャンネル | 5 | 4 | 0 | 3 | 2 | 1 | 1 | 2 | 1.8 | 5.5 | QFN64 | 9 x 9 | ±1.5% | ETM、JTAG、SW | |||||||
| 80 | 128 | 32 | 65 | 12 ビット、 7 チャンネル、250 ksps | 10ビット、 2 チャンネル | 5 | 4 | 0 | 3 | 2 | 1 | 1 | 2 | 1.8 | 5.5 | LGA92 | 7 x 7 | ±1.5% | ETM、JTAG、SW | |||||||
| 80 | 256 | 32 | 28 | 12 ビット、 13 チャンネル、250 ksps | 10ビット、 2 チャンネル | 5 | 4 | 0 | 3 | 2 | 1 | 1 | 2 | 1.8 | 5.5 | QFN40 | 6 x 6 | ±1.5% | JTAG、SW | |||||||
| 80 | 256 | 32 | 50 | 12 ビット、 13 チャンネル、250 ksps | 10ビット、 2 チャンネル | 5 | 4 | 0 | 3 | 2 | 1 | 1 | 2 | 1.8 | 5.5 | QFN64 | 9 x 9 | ±1.5% | ETM、JTAG、SW | |||||||
| 80 | 256 | 32 | 65 | 12 ビット、 16 チャンネル、250 ksps | 10ビット、 2 チャンネル | 5 | 4 | 0 | 3 | 2 | 1 | 1 | 2 | 1.8 | 5.5 | LGA92 | 7 x 7 | ±1.5% | ETM、JTAG、SW |
