方向検知

Bluetooth アプリケーション用の方向探知機能があれば、開発者はデバイスの位置を理解し、1メートル以下の精度でデバイス位置を把握する製品を市場に投入することができます。

方向発見のメリット

Silicon Labs の指向性検出アプリケーション向け Bluetooth ソリューションは、屋内のアセット追跡と位置決めに新たなディメンションをもたらします。Bluetooth 5.1 の仕様により、Bluetooth 信号の方向を検出できる指向性検出機能を搭載し、強化した位置情報サービスを提供できます。

Bluetooth 方向検知のアプリケーション

POI

アイテム検索

リアルタイム位置測位（RTLS）

屋内測位

2 方向検出システムは、到達角度 (AoA) と発射角度 (AoD) です。この技術については、位置情報の根本的な課題として掘り下げていくことは、無線周波数信号の到達角度と発射角度を解析することです。AoD では、受信デバイスは複数のビーコンからの角度と位置 (三角測量) を用いて、その空間での自身の位置を計算することができます。AoA では、受信デバイスは個々のオブジェクトの到着角度を追跡します。ただし特記すべきことは、これらの組み合わせは異なるため、アプリケーションレベルで実行できる操作には制限はありません。Bluetooth AoA と AoD の両方で、関連する制御データは従来のデータチャネルを介して送信されます。一般的には、この技術では 1-2 度の角度精度や約 0.5m の位置精度を達成することができます。しかしこの数値は、位置情報システムの実装に大きく依存します。

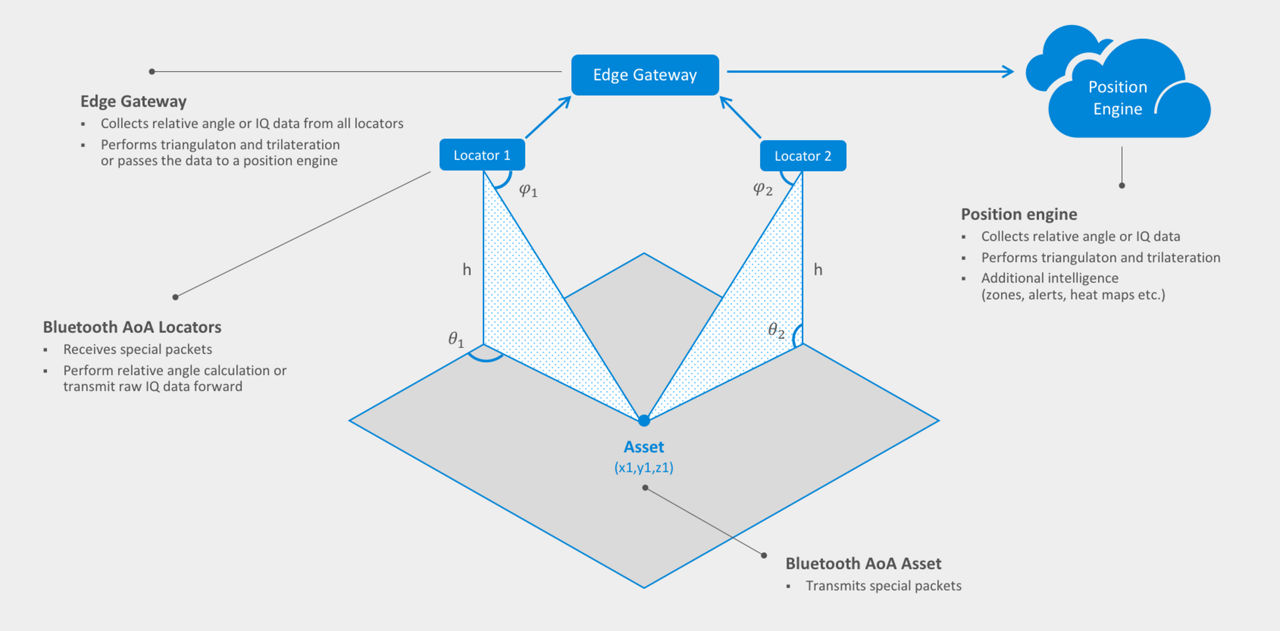

到達角（AoA）

施設に必要なのはアンテナ1本のみで、低電力、そして追加の Bluetooth LE 機能を同時サポートします。

ロケーターには 3 x 3 または 4 x 4 アンテナアレイとスイッチが必要になります。

エッジ・ゲートウェイが角度の測定値を処理し、クラウドにあるアセットの管理システムとやり取りをしてデバイスの位置を特定します。

発射角（AoD）

ビーコンには 3 x 3 または 4 x 4 のアンテナアレイとスイッチが必要になります。

スマートフォンなどのモバイルデバイスは、AoD アルゴリズムをサポートしている必要があります。

ロケーション・サービス・システムがビーコン座標を知らせる必要があります。

Bluetooth の到着角度と出発角度は、屋内測位とウェイファインディングとして、またその目的でアセットを追跡するために使える新技術です。これらは位相ベースの方向検出システムで、アンテナアレイ、RF スイッチ (またはマルチチャネル ADC)、推定アルゴリズムを実行する処理能力が必要です。適切なアンテナアレイを設計することと、角度推定アルゴリズムは RTLS システムには不可欠です。強力なパフォーマンスを発揮する推定アルゴリズムは、多くの場合、計算コストが低いとは言えません。その他の位置決め技術には、RSSI ベースの方式や ToA ベースの方式などがあり (これらに限定はされない) ますが、現在、Bluetooth で標準化されたフレームワークを持つのは位相ベースの AoA/AoD のみです。

EFR32BG22 シリーズ 2 Bluetooth Low Energy（SoC）

屋内測位、屋内位置情報、資産や人の追跡など幅広いアプリケーションに対応した新しい Bluetooth 5.2 方向探知ソリューションを設計します。

詳細情報

EFR32BG22 および EFR32BG22E Bluetooth Low Energy（LE）ワイヤレス SoC ソリューションは、ワイヤレス Gecko シリーズ 2 プラットフォームの一部です。このデバイスは、エネルギー効率を重視して設計されており、業界最高の超低送受信電力を提供し、高性能、低消費電力の Arm® Cortex® M33 コアは、コイン型電池の寿命を最大で 10 年にまで延長できる業界最先端のエネルギー効率を提供します。BG22ではエネルギー効率の高いアプリケーションを作成できますが、BG22E (エネルギー節約を表す「E」) では、バッテリーの寿命を延ばし、バッテリーを完全に排除する設計をサポートすることでこれをさらに一歩進めます。BG22 ファミリと BG22Eファミリは、Ambient IoT やエネルギーハーベスティングデバイス向けの市場をリードする理想的な SoC です。対象となるアプリケーションには、Bluetooth メッシュ低電力ノード、スマートドアロック、パーソナル用ヘルスケアおよびフィットネスのデバイスなどがあります。資産追跡タグ、ビーコン、屋内ナビゲーションも、SoC の汎用性が高く、1m 以下の位置情報精度を持つ Bluetooth Angle of Arrival (AoA) 機能とAngle of Departure (AoD) 機能の恩恵を受けています。

主要仕様

Bluetooth 5.4 および Bluetooth メッシュ対応

超低消費電力バッテリ駆動型またはバッテリーレス IoT デバイスに最適

EFR32BG24 シリーズ 2 Bluetooth Low Energy SoC - EFR32BG24

バッテリー効率の高い方向検出を実現する、高性能ワイヤレスと低消費電力を備えた SoC。PSA レベル 3 認証付き統合型 AI/ML アクセラレータと Secure Vault™。

詳細情報

EFR32BG24 ワイヤレス SoC は、スマートホーム、照明、ポータブル医療製品向けの Bluetooth Low Energy と Bluetooth メッシュを使用した IOT ワイヤレス接続に最適です。AECQ-100 の認定資格、チャンネルサウンディングのサポート、高性能 2.4 GHz RF、低消費電流、AI/ML ハードウェアアクセラレーター、 Secure Vault™ などの主要機能により、IoT デバイスメーカーは、リモートおよびローカルのサイバー攻撃から保護されたスマートで堅牢かつエネルギー効率の高い製品を作成できます。最大 78 MHz で動作する ARM Cortex®- M33、最大 1.5 MB のフラッシュおよび 256 kB の RAM により、将来の成長の余地を残しながら、要求の厳しいアプリケーション向けのリソースを提供します。対象となるアプリケーションには、ゲートウェイ/ハブ、センサー、スイッチ、ドアロック、スマートプラグ、LED電球、照明器具、血糖計、パルスオキシメータなどが含まれます。

主要仕様

Bluetooth 5.4、Bluetooth メッシュ、独自規格をサポート

超低消費電力バッテリ駆動型 IoT デバイスに最適

RS9116 Wi-Fi NCP SoC

シングルバンド Wi-Fi SoC は、2.4 b/g/n（802.11 GHz）、デュアルモード Bluetooth 5 などの包括的なマルチプロトコル・ワイヤレス接続ソリューションを提供します。

詳細情報

Silicon Labs の RS9116 シングルバンド QMS ワイヤレス SoC は、802.11 b/g/n（2.4 GHz）、デュアルモード Bluetooth 5 などの包括的なマルチプロトコル・ワイヤレス接続ソリューションを提供します。このワイヤレス SoC は電力が最適化されたパフォーマンスに、高スループットと拡張範囲を提供します。この SoC は FCC、IC、ETSI/CE 認証対応です。

主要仕様

802.11 b/g/n Wi-Fi

デュアルモード Bluetooth 5

SiWx917M Wi-Fi 6 に Bluetooth LE 5.4 ワイヤレス SoC が加わった

商用照明アプリケーションでセキュアなクラウド接続、制御、OTA アップデートを実現する、超低消費電力 Wi-Fi 6、BLE 5.1、Matter SoC。

詳細情報

当社のSiWx917M SoC は、最も低消費電力の Wi-Fi 6 SoC で、Wi-Fi®、Bluetooth、Matter、IP ネットワーキングを使用して安全なクラウド接続を実現する、超低消費電力 IoT ワイヤレスデバイスに最適です。これは、長寿命の電池駆動デバイスの開発に最適です。SiWx917M SoC includes an ultra-low power Wi-Fi 6 and Bluetooth Low Energy LE 5.4 wireless CPU subsystem, and an integrated micro-controller (MCU) application subsystem, security, peripherals and power management subsystem all in a single 7 x 7 mm QFN package. このワイヤレス・サブシステムは、最大で 160 MHz のマルチスレッド・プロセッサ、ベースバンド・デジタル信号処理、アナログ・フロントエンド、2.4 GHz RF トランシーバ、統合パワーアンプで構成されています。このアプリケーション・サブシステムは、最大 180 MHz で稼働する ARM® Cortex®-M4、組み込み SRAM、FLASH、センサーハブで構成されています。この ARM® Cortex®-M4F は、周辺機器およびアプリケーション関連の処理専用であり、このマルチスレッド・プロセッサは独立したスレッド上でワイヤレスおよびネットワーキング・スタックを実行し、高性能で幅広い組み込みワイヤレス IoT アプリケーションに対応する完全な統合型ソリューションを提供します。

対象となるアプリケーションにはスマートホーム、コンシューマ・ヘルスおよびフィットネス、医療、産業、リテール、スマートビルとスマートシティ、アセットトラッキングなどがあります。
