EM34x Zigbee Remote Control IC

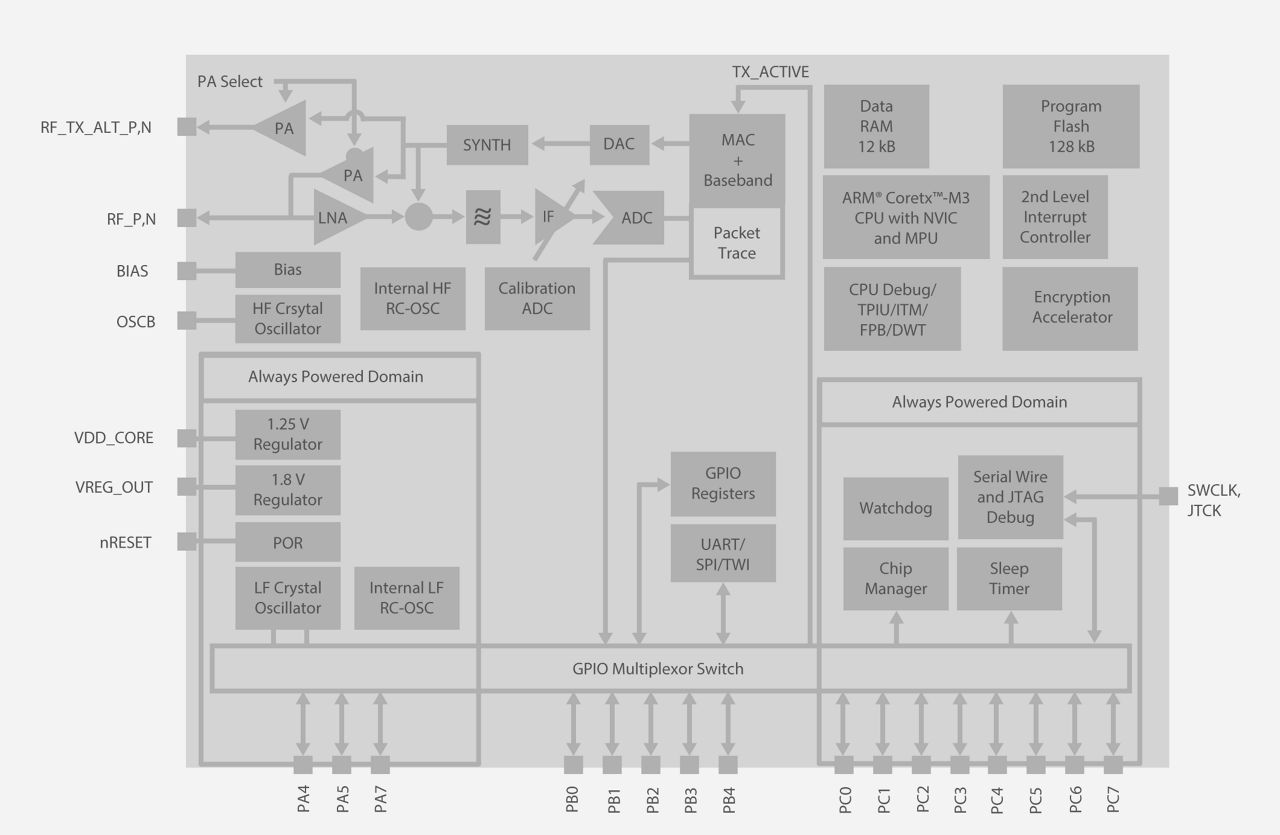

EM341 is a fully integrated system-on-chips (SOC) that integrate a 2.4 GHz, IEEE 802.15.4-2003-compliant transceiver, 32-bit ARM® Cortex®-M3 microprocessor, flash and RAM memory and peripherals of use to designers of Zigbee-based RF4CE systems. 統合された受信チャンネル・フィルタリングにより、2.4 GHz スペクトルのその他の通信規格 (IEEE 802.11 - 2007 および Bluetooth® など) との堅牢な共存が可能になります。 統合された 32 ビット ARM Cortex-M3 マイクロプロセッサは、高性能、低消費電力、および効率的なメモリ使用のために最適化されています。

Due to the evolution of the Zigbee protocol, Flash and RAM requirements have increased.  We recommend migrating to EFR32MG devices with more Flash and memory to future-proof designs:

  • EFR32MG13 for battery-powered Zigbee or Thread applications
  • EFR32MG12 for Zigbee, Thread and multiprotocol applications
  • EFR32MG21 for mains powered mesh applications including lighting, gateways and voice assistants

EM34x 共通仕様

  • 32 ビット ARM Cortex -M3 プロセッサ
  • 2.4 GHz IEEE 802.15.4-2003 トランシーバおよび低 MAC
  • 192 kB flash、任意の読み出しプロテクション
  • 12 kB RAM メモリ
  • AES128 暗号化アクセラレータ
  • UART/SPI シリアル通信
  • 24 個の GPIO

革新的なネットワークおよびプロセッサ・デバッグ

  • Ember 開発ツール付き非侵入型パケット・トレースのためのパケット・トレース・ポート
  • シリアルワイヤ/JTAG インターフェース
  • 標準 ARM デバッグ機能: Flash パッチおよびブレークポイント、データ・ウォッチポイントおよびトレース、計装トレースマクロセル

アプリケーション柔軟性

  • 単一電圧動作: 2.1~3.6 V、内部 1.8 および 1.25 V レギュレータ
  • 単一 24 MHz 水晶による少数の外部コンポーネント
  • 小型 7 mm × 7 mm 48 ピン QFN パッケージ

低消費電力

  • RX 電流 (CPU あり): 26 mA
  • TX 電流 (CPU あり、+3 dBm TX): 31 mA
  • 低ディープ・スリープ電流、RAM および GPIO 制御: 400 nA、スリープタイマーによる 800 nA なし
  • 低消費電力スリープタイミング用の低周波数内部 RC オシレータ

卓越した RF 性能

  • 最大 110 dB のリンク予算
  • –100 dBm 通常の RX 感度、–102 dBm (1% PER、20 バイトパケット) まで設定可能
  • 最大 +8 dBm まで設定可能
  • 堅牢な Wi-Fi および Bluetooth 共存
ステータス
Find the Right EM34x Device 列を選択
列を選択
部品番号 MCU コア フラッシュ RAM GPIO TX 電力(dBm) Adj Channel Rejection (15.4) +12/-13 MHz 802.11g Rejection ディープ・スリープ電流 RX 電流 TX 電流 水晶周波数
ARM Cortex-M3 128 12 24 8 46 36 0.4(タイマなし) 26.5 31(+3 dBm で通常) 24
