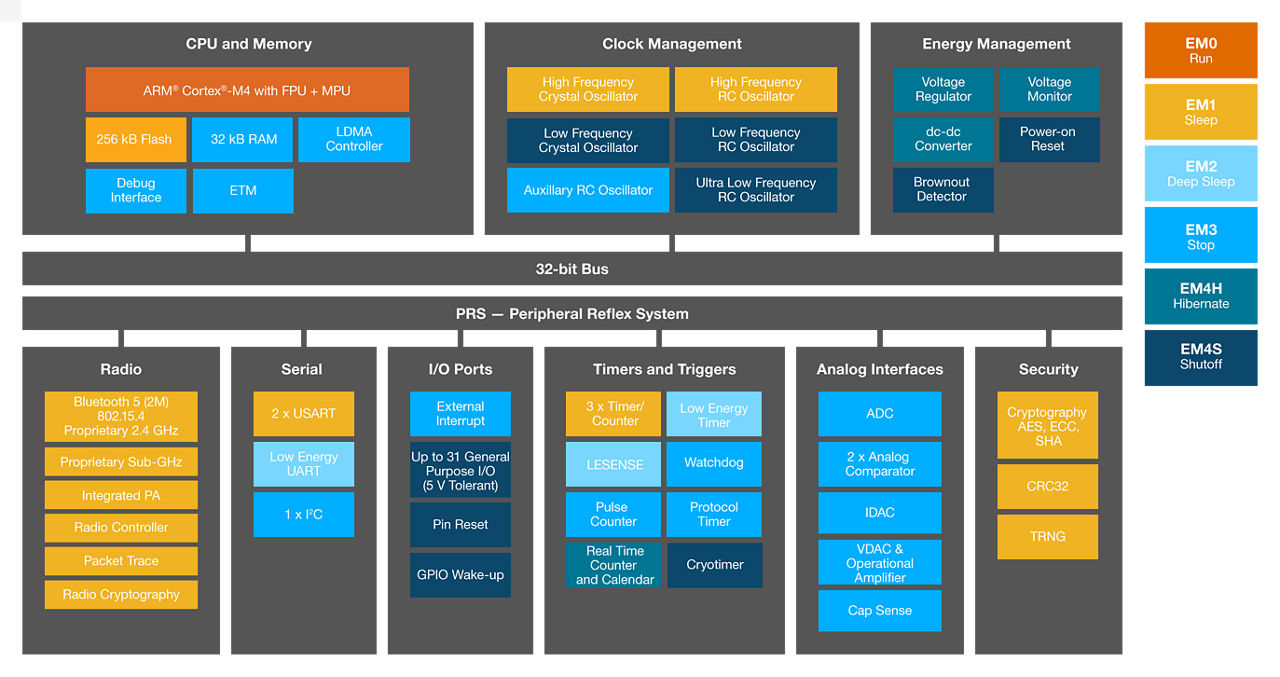

EFR32FG14 共通仕様
2.4 GHz ラジオ
- 統合型の 2.4 GHz バラン/電力増幅器
- 優れた受信感度:
- -103.3 dBm @125 kbps、GFSK
- -103.3 dBm @250 kbps、DSSS-OQPSK
- プログラム可能な出力電力: +19.5 dBm
- アクティブ・モード RX: 8.8 mA @1 Mbps、2 GFSK
- アクティブ・モード TX：
- 8.5 mA @ 0 dBm
- 34 mA @ 10.5 dBm
- 低消費電力ラジオ機能 RFSENSE（51 nA）
- アンテナ・ダイバーシティ
サブ GHz ラジオ
- 独自規格プロトコル、ワイヤレス M-BUS、低消費電力ワイド・エリア・ネットワーク・アプリケーションに最適
- サポートされている変調：2/4 (G)FSK, OQPSK/(G)MSK、OOK/ASK、BPSK/DBPSK
- オプションの DSSS 変調法と FEC チャンネル・コーディング
- 優れた受信感度:
- -126.2 dBm @600 bps、GFSK、915 MHz
- -120.6 dBm @2.4 kps、GFSK、868 MHz
- -109.9 dBm @4.8 kbps、OOK、433 MHz
- -112.2 dBm @38.4 kps、GFSK、169 MHz
- プログラム可能な出力電力: +20 dBm
- アクティブ・モード RX： 8.6 mA @38.4 kbps、2GFSK
- アクティブ・モード TX：
- 20.3 mA @10 dBm、433 MHz
- 35.3 mA @14 dBm、868 MHz
- アンテナ・ダイバーシティ
豊富なアナログおよびデジタル周辺装置
- ECC、SHA-1、SHA-2 を備えた AES-256/128 ハードウェア Crypto アクセラレータ
- ADC（12 ビット、1 Msps、270 µA）
- 電流 DAC (4 ビット、電流源またはシンク)
- 2 X 電圧 DAC
- 2 X オペアンプ
- 低エネルギー・センサー・インターフェイス
- マルチ・チャネル容量感知インターフェイス
- 2 X アナログ・コンパレータ
- Low Energy UART
- 2 x USART（UART、SPI、IrDA、I²S）
- I²C（EM3 までのアドレス認識）
- タイマ：RTCC、LE タイマおよびパルス・カウンタ
- 12 チャンネル周辺装置リフレックス・システム
- 最大 32 GPIO
エネルギー効率のよい低消費電力モード
- エネルギー・モード 2 (ディープ・スリープ) 電流：1.3 µA
- 超高速ウェイク・アップ：EM3 から 3 µS
- 1.8 ～ 3.8 V の幅広い供給電圧
強力な MCU およびメモリ・オプション
- ARM® Cortex®-M4 + 浮動小数点ユニット
- 最大 40 MHz のクロック速度
- 低アクティブモード電流: 67 µA/MHz
- 最大 256 kB のプログラム可能フラッシュ
- 最大 32 kB RAM
パッケージ・オプション
- QFN48 (7 x 7 mm)
- QFN32 (5 x 5 mm)
最適なEFR32FG14 デバイスを探す
列を選択
| 部品番号 | 統合型 MCU | MCU コア | コア周波数 (MHz) | フラッシュ | RAM | 通信 | 出力電力（dBm） | RX 電流（mA） | 受信感度（dBm） | TX 電流 (A) | TX 電流 A（dBm） | 独自規格 2.4 GHz | 独自規格 サブ GHz | マルチプロトコル | 暗号 | デジタル I/O ピン | ADC-1 | DAC | Cap Sense | 温度センサ | タイマ（16 ビット） | RTC | コンパレータ | 温度範囲（ºC） | パッケージ・タイプ | パッケージ・サイズ（mm） | デバッグ・インターフェイス |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ARM Cortex-M4 | 40 | 128 | 16 | 1 x I²C 1 x I²S 2 x SPI 3 x UART 2 x USART | -30 20 | 8.4 | -126.2（600 bps、GFSK、915 MHz） | 8.5 | 0 | AES-128 AES-256 ECC SHA-1 SHA-2 | 16 | 12 ビット、 SAR、 1 Msps | VDAC | 8 | 2 | -40 85 | QFN32 | 5 x 5 | JTAG、 SW | ||||||||
| ARM Cortex-M4 | 40 | 128 | 16 | 1 x I²C 1 x I²S 2 x SPI 3 x UART 2 x USART | -30 20 | 8.4 | -126.2（600 bps、GFSK、915 MHz） | 8.5 | 0 | AES-128 AES-256 ECC SHA-1 SHA-2 | 32 | 12 ビット、 SAR、 1 Msps | VDAC | 8 | 2 | -40 85 | QFN48 | 7 x 7 | JTAG、 SW | ||||||||
| ARM Cortex-M4 | 40 | 256 | 32 | 1 x I²C 1 x I²S 2 x SPI 3 x UART 2 x USART | -30 20 | 8.4 | -126.2（600 bps、GFSK、915 MHz） | 8.5 | 0 | AES-128 AES-256 ECC SHA-1 SHA-2 | 16 | 12 ビット、 SAR、 1 Msps | VDAC | 8 | 2 | -40 85 | QFN32 | 5 x 5 | JTAG、 SW | ||||||||
| ARM Cortex-M4 | 40 | 256 | 32 | 1 x I²C 1 x I²S 2 x SPI 3 x UART 2 x USART | -30 20 | 8.4 | -126.2（600 bps、GFSK、915 MHz） | 8.5 | 0 | AES-128 AES-256 ECC SHA-1 SHA-2 | 32 | 12 ビット、 SAR、 1 Msps | VDAC | 8 | 2 | -40 85 | QFN48 | 7 x 7 | JTAG、 SW | ||||||||
| ARM Cortex-M4 | 40 | 256 | 32 | 1 x I²C 1 x I²S 2 x SPI 3 x UART 2 x USART | -30 20 | 8.4 | -126.2（600 bps、GFSK、915 MHz） | 8.5 | 0 | AES-128 AES-256 ECC SHA-1 SHA-2 | 16 | 12 ビット、 SAR、 1 Msps | VDAC | 8 | 2 | -40 125 | QFN32 | 5 x 5 | JTAG、 SW | ||||||||
| ARM Cortex-M4 | 40 | 256 | 32 | 1 x I²C 1 x I²S 2 x SPI 3 x UART 2 x USART | -30 20 | 8.4 | -126.2（600 bps、GFSK、915 MHz） | 8.5 | 0 | AES-128 AES-256 ECC SHA-1 SHA-2 | 32 | 12 ビット、 SAR、 1 Msps | VDAC | 8 | 2 | -40 125 | QFN48 | 7 x 7 | JTAG、 SW | ||||||||
| ARM Cortex-M4 | 40 | 128 | 16 | 1 x I²C 1 x I²S 2 x SPI 3 x UART 2 x USART | -30 19 | 10.2 | -103.3 dBm（250 kbps DSSS-OQPSK、2.4 GHz） | 8.5 | 0 | AES-128 AES-256 ECC SHA-1 SHA-2 | 16 | 12 ビット、 SAR、 1 Msps | VDAC | 8 | 2 | -40 85 | QFN32 | 5 x 5 | JTAG、 SW | ||||||||
| ARM Cortex-M4 | 40 | 128 | 16 | 1 x I²C 1 x I²S 2 x SPI 3 x UART 2 x USART | -30 19 | 10.2 | -103.3 dBm（250 kbps DSSS-OQPSK、2.4 GHz） | 8.5 | 0 | AES-128 AES-256 ECC SHA-1 SHA-2 | 31 | 12 ビット、 SAR、 1 Msps | VDAC | 8 | 2 | -40 85 | QFN48 | 7 x 7 | JTAG、 SW | ||||||||
| ARM Cortex-M4 | 40 | 256 | 32 | 1 x I²C 1 x I²S 2 x SPI 3 x UART 2 x USART | -30 19 | 10.2 | -103.3 dBm（250 kbps DSSS-OQPSK、2.4 GHz） | 8.5 | 0 | AES-128 AES-256 ECC SHA-1 SHA-2 | 16 | 12 ビット、 SAR、 1 Msps | VDAC | 8 | 2 | -40 85 | QFN32 | 5 x 5 | JTAG、 SW | ||||||||
| ARM Cortex-M4 | 40 | 256 | 32 | 1 x I²C 1 x I²S 2 x SPI 3 x UART 2 x USART | -30 19 | 10.2 | -103.3 dBm（250 kbps DSSS-OQPSK、2.4 GHz） | 8.5 | 0 | AES-128 AES-256 ECC SHA-1 SHA-2 | 31 | 12 ビット、 SAR、 1 Msps | VDAC | 8 | 2 | -40 85 | QFN48 | 7 x 7 | JTAG、 SW | ||||||||
| ARM Cortex-M4 | 40 | 128 | 16 | 1 x I²C 1 x I²S 2 x SPI 3 x UART 2 x USART | -30 19 | 8.4 | -126.2（600 bps、GFSK、915 MHz）、 -103.3（250 kbps、DSSS-OQPSK、2.4 GHz） | 8.5 | 0 | AES-128 AES-256 ECC SHA-1 SHA-2 | 28 | 12 ビット、 SAR、 1 Msps | VDAC | 8 | 2 | -40 85 | QFN48 | 7 x 7 | JTAG、 SW | ||||||||
| ARM Cortex-M4 | 40 | 256 | 32 | 1 x I²C 1 x I²S 2 x SPI 3 x UART 2 x USART | -30 19 | 8.4 | -126.2（600 bps、GFSK、915 MHz）、 -103.3（250 kbps、DSSS-OQPSK、2.4 GHz） | 8.5 | 0 | AES-128 AES-256 ECC SHA-1 SHA-2 | 28 | 12 ビット、 SAR、 1 Msps | VDAC | 8 | 2 | -40 85 | QFN48 | 7 x 7 | JTAG、 SW |
注目のキット
EFR32FG14 2.4 GHz および 169 MHz 無線基板
EFR32FG14 SLWRB4258B無線基板は、外部ホイップ・アンテナを使用した US FCC 169 MHz 帯域のサブ GHz 動作によるデュアルバンド動作と、オンボード PCB アンテナを使用した 2400 ～ 2483.5 MHz 帯域の 2.4 GHz 動作をサポートしています。
EFR32FG14 2.4 GHz および 434 MHz 無線基板
EFR32FG14 SLWRB4259A無線基板は、外部ホイップ・アンテナを使用した US FCC 434 MHz 帯域のサブ GHz 動作によるデュアルバンド動作と、オンボード PCB アンテナを使用した 2400 ～ 2483.5 MHz 帯域の 2.4 GHz 動作をサポートしています。
EFR32FG14 2.4 GHz および 490 MHz 無線基板
EFR32FG14 SLWRB4258B無線基板は、外部ホイップ・アンテナを使用した US FCC 490 MHz 帯域のサブ GHz 動作によるデュアルバンド動作と、オンボード PCB アンテナを使用した 2400 ～ 2483.5 MHz 帯域の 2.4 GHz 動作をサポートしています。
EFR32FG14 2.4 GHz および 868 MHz 無線基板
EFR32FG14 SLWRB4257B無線基板は、外部ホイップ・アンテナを使用した US FCC 868 MHz 帯域のサブ GHz 動作によるデュアルバンド動作と、オンボード PCB アンテナを使用した 2400 ～ 2483.5 MHz 帯域の 2.4 GHz 動作をサポートしています。
EFR32FG14 2.4 GHz および 915 MHz 無線基板
EFR32FG14 SLWRB4257A無線基板は、外部ホイップ・アンテナを使用した US FCC 915 MHz 帯域のサブ GHz 動作によるデュアルバンド動作と、オンボード PCB アンテナを使用した 2400 ～ 2483.5 MHz 帯域の 2.4 GHz 動作をサポートしています。
EFR32FG14 ワイヤレス Gecko 490 MHz 長距離 TCXO 無線基板
ワイヤレス Gecko 490 MHz SLWRB4261A ワイヤレス無線基板は、スターターキットが付属したメイン開発ボードに差し込みます。
EFR32FG14 ワイヤレス Gecko 868 MHz 長距離 TCXO 無線基板
ワイヤレス Gecko 868 MHz SLWRB4262B ワイヤレス無線基板は、スターターキットが付属したメイン開発ボードに差し込みます。
EFR32FG14 ワイヤレス Gecko 915 MHz 長距離 TCXO 無線基板
ワイヤレス Gecko 915 MHz SLWRB4262A ワイヤレス無線基板は、スターターキットが付属したメイン開発ボードに差し込みます。
ワイヤレス・スターター・キットのメイン・ボード
このワイヤレス・メインボードには、Silicon Labs のワイヤレス製品のデモを簡単に行うためのセンサーと周辺装置が含まれています。これは、大量生産の開発に必要なツール、電池駆動型 IoT 製品の開発に必要なツールを提供します。
EFR32FG 915 MHz 2.4 GHz およびサブ GHz スタータキット
EFR32FG 915 MHz 2.4 GHz およびサブ-GHz ワイヤレス SoC スターター・キットは、独自のワイヤレス・プロトコル開発を簡略化するために、Connect SDK および Radio Abstraction Interface Layer（RAIL）SDK と共に使用できます。この SDKには、一般的な範囲テストを含む、アプリケーションのサンプルも含まれています。
EFR32FG 868 MHz 2.4 GHz およびサブ GHz スタータキット
EFR32FG 868 MHz 2.4 GHz およびサブ-GHz ワイヤレス SoC スターター・キットは、独自のワイヤレス・プロトコル開発を簡略化するために、Connect SDK および Radio Abstraction Interface Layer（RAIL）SDK と共に使用できます。この SDKには、一般的な範囲テストを含む、アプリケーションのサンプルも含まれています。
EFR32FG 490 MHz 2.4 GHz およびサブ GHz スタータキット
EFR32FG 490 MHz 2.4 GHz およびサブ-GHz ワイヤレス SoC スターター・キットは、独自のワイヤレス・プロトコル開発を簡略化するために、Connect SDK および Radio Abstraction Interface Layer（RAIL）SDK と共に使用できます。この SDKには、一般的な範囲テストを含む、アプリケーションのサンプルも含まれています。
EFR32FG 434 MHz 2.4 GHz およびサブ GHz スタータキット
EFR32FG 434 MHz 2.4 GHz およびサブ-GHz ワイヤレス SoC スターター・キットは、独自のワイヤレス・プロトコル開発を簡略化するために、Connect SDK および Radio Abstraction Interface Layer（RAIL）SDK と共に使用できます。この SDKには、一般的な範囲テストを含む、アプリケーションのサンプルも含まれています。
EFR32FG 169 MHz 2.4 GHz およびサブ GHz スタータキット
EFR32FG 169 MHz 2.4 GHz およびサブ-GHz ワイヤレス SoC スターター・キットは、独自のワイヤレス・プロトコル開発を簡略化するために、Connect SDK および Radio Abstraction Interface Layer（RAIL）SDK と共に使用できます。この SDKには、一般的な範囲テストを含む、アプリケーションのサンプルも含まれています。
